کرتین وال (Curtain Wall) یکی از سیستمهای مدرن نمای ساختمان است که بیشتر در برجها، ساختمانهای تجاری و اداری لوکس استفاده میشود.

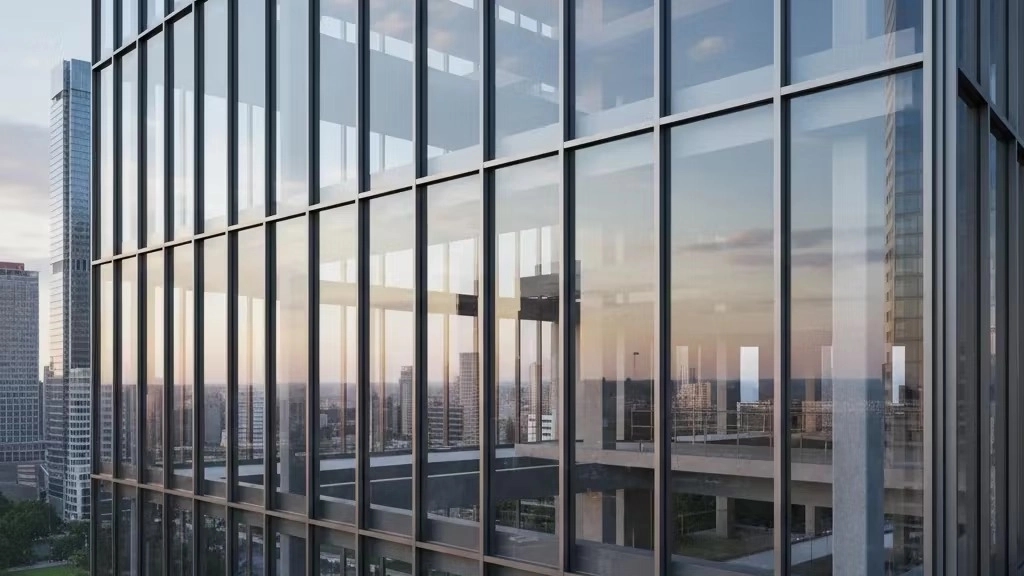

کرتینوال چیست؟
- کرتینوال یک نمای شیشهای مدرن و سبک است که بهصورت خودایستا روی اسکلت اصلی ساختمان نصب میشود.
- بار مرده و زنده (مثل وزن شیشه یا فشار باد) را تحمل کرده و به سازه اصلی منتقل میکند.
- به نوعی یک پوسته شفاف و سبک برای ساختمان ایجاد میکند.
اجزای اصلی کرتینوال
- فریم فلزی (اسکلت نگهدارنده)
- از پروفیل آلومینیوم اکستروژن ساخته میشود (سبک و مقاوم در برابر خوردگی).
- پرکنندهها (فیلر)
- بیشتر شیشههای دوجداره یا سهجداره (شفاف، رفلکس، لمینت).
- گاهی از پانلهای کامپوزیت، سنگ یا سرامیک هم استفاده میشود.
- اتصالات و لاستیکهای درزگیر
- برای آببندی و جلوگیری از نفوذ هوا و باران.
انواع سیستم کرتینوال
فیسکپ (Face Cap)
- در ظاهر نمای ساختمان، فریمهای آلومینیومی (عمودی و افقی) دیده میشود.
- استحکام بالا ولی ظاهر صنعتیتر.
فریملس (Frameless / Structural Glazing)
- شیشهها با چسب یا نگهدارندههای خاص نصب میشوند و فریمها دیده نمیشوند.
- ظاهر شیک و یکپارچه شیشهای.
یونیتایز (Unitized System)
- پنلها در کارخانه مونتاژ شده و بهصورت ماژول آماده نصب میشوند.
- سرعت نصب بالا، کیفیت یکنواخت.
استیک (Stick System)
- پروفیلها در محل پروژه نصب و سپس شیشهها کار گذاشته میشوند.
- اجرای زمانبرتر ولی انعطافپذیرتر.
مزایای کرتینوال
- زیبایی و ظاهر مدرن (نمای تمام شیشهای)
- سبکی و کاهش بار مرده ساختمان
- نورگیری عالی و صرفهجویی در روشنایی
- عایق حرارت و صوت (با شیشه دوجداره یا سهجداره)
- مقاومت در برابر باد، زلزله و تغییرات دما
- امکان اجرای نماهای پیچیده و منحنی
کاربردهای کرتینوال
- برجها و ساختمانهای مرتفع
- مراکز خرید و تجاری
- فرودگاهها، هتلها و سالنهای نمایشگاهی
- ساختمانهای اداری مدرن
ابعاد و ضخامت
پروفیلها: با توجه به ارتفاع و بار باد طراحی میشوند.
شیشه: معمولاً ۶ تا ۲۴ میلیمتر (بسته به نوع تکجداره، دوجداره یا لمینت).
تفاوت کرتینوال با ساندویچ پانل و زیپ پانل
- ساندویچ پانل: بیشتر برای سوله و ساختمانهای صنعتی → کاربرد ساده و اقتصادی.
- زیپ پانل: برای سقف و نمای مدرن، با زیبایی بالا و عایقبندی قوی.
- کرتینوال: برای برجها و ساختمانهای شیشه
